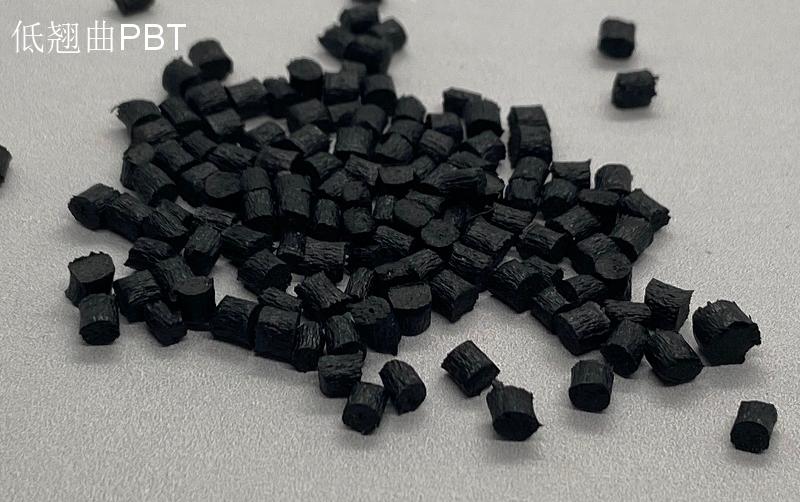

低翘曲PBT

耐高温低翘曲
高强度和刚度。
尺寸稳定。
蠕变趋势低。
良好的抗冲击强度。
非常低的热膨胀系数。
对酸具有良好的耐化学性
对氯和腐蚀剂具有出色的耐受性。
具有较低的汽油渗透性和出色的气体阻隔性。
非常好的电性能
非常低的吸湿性。
良好的粘合和焊接能力

低翘曲PBT的介绍

聚对苯二甲酸丁二酯（PBT），是对苯二甲酸和1,4-丁二醇缩聚制成的聚酯，是重要的热塑性聚酯，五大工程塑料之一,聚对苯二甲酸丁二酯为乳白色半透明到不透明、半结晶型热塑性聚酯，具有高耐热性。不耐强酸、强碱，能耐有机溶剂，可燃，高温下分解,聚对苯二甲酸丁二酯在汽车、机械设备、精密仪器部件、电子电器、纺织等领域得到广泛的应用

低翘曲PBT的物性参数参考

物理性能	额定值	单位制	测试方法
密度 / 比重	1.63	g/cm³	ASTM D792, ISO 1183
特定体积	0.61	cm³/g	ASTM D792
熔流率（熔体流动速率） (250°C/5.0 kg)	42	g/10 min	ASTM D1238
熔融体积流量（MVR） (250°C/5.0 kg)	29	cm³/10min	ISO 1133
收缩率
垂直	0.40 到 0.80	%	内部方法
流动	0.10 到 0.50	%	内部方法
垂直 : 3.20 mm	0.50 到 1.0	%	内部方法
流动 : 3.20 mm	0.50 到 0.70	%	内部方法
吸水率
饱和, 23°C	0.09	%	ISO 62
平衡, 23°C, 50% RH	0.07	%	ISO 62
室外适用性	f2		UL 746C
机械性能	额定值	单位制	测试方法
拉伸模量
--	12000	MPa	ASTM D638
--	10000	MPa	ISO 527-1/1
抗张强度
屈服	120	MPa	ASTM D638
屈服	120	MPa	ISO 527-2/5
断裂	120	MPa	ASTM D638
断裂	120	MPa	ISO 527-2/5
伸长率
屈服	2	%	ASTM D638
屈服	1.9	%	ISO 527-2/5
断裂	2	%	ASTM D638
断裂	1.9	%	ISO 527-2/5
弯曲模量
50.0 mm 跨距	9800	MPa	ASTM D790
--	9500	MPa	ISO 178
弯曲应力
--	180	MPa	ISO 178
断裂, 50.0 mm 跨距 5	186	MPa	ASTM D790
泰伯耐磨性 (1000 Cycles, 1000 g, CS-17 转轮)	22	mg	内部方法
冲击性能	额定值	单位制	测试方法
简支梁缺口冲击强度
-30°C	6	kJ/m²	ISO 179/1eA
23°C	7	kJ/m²	ISO 179/1eA
简支梁无缺口冲击强度
-30°C	50	kJ/m²	ISO 179/1eU
23°C	50	kJ/m²	ISO 179/1eU
悬壁梁缺口冲击强度
-30°C	57	J/m	ASTM D256
23°C	60	J/m	ASTM D256
-30°C	6	kJ/m²	ISO 180/1A
23°C	7	kJ/m²	ISO 180/1A
无缺口悬臂梁冲击
23°C	620	J/m	ASTM D4812
-30°C	45	kJ/m²	ISO 180/1U
23°C	45	kJ/m²	ISO 180/1U
装有测量仪表的落镖冲击 (23°C, Total Energy)	5	J	ASTM D3763
热性能	额定值	单位制	测试方法
载荷下热变形温度
0.45 MPa, 未退火, 3.20 mm	212	°C	ASTM D648
0.45 MPa, 未退火, 4.00 mm, 100 mm 跨距	220	°C	ISO 75-2/Be
1.8 MPa, 未退火, 3.20 mm	200	°C	ASTM D648
1.8 MPa, 未退火, 4.00 mm, 100 mm 跨距	195	°C	ISO 75-2/Ae
1.8 MPa, 未退火, 4.00 mm, 64.0 mm 跨距	200	°C	ISO 75-2/Af
维卡软化温度
--	200	°C	ASTM D1525 10, ISO 306/B120, ISO 306/B50
--	220	°C	ISO 306/A50
Ball Pressure Test (123 到 127°C)	通过		IEC 60695-10-2
线形热膨胀系数
流动 : -40 到 40°C	2.50E-05	cm/cm/°C	ASTM E831, ISO 11359-2
流动 : 23 到 80°C	2.50E-05	cm/cm/°C	ISO 11359-2
垂直 : -40 到 40°C	8.90E-05	cm/cm/°C	ASTM E831, ISO 11359-2
垂直 : 23 到 80°C	1.20E-04	cm/cm/°C	ISO 11359-2
导热系数	0.25	W/m/K	ISO 8302
RTI Elec	130	°C	UL 746B
RTI Imp	130	°C	UL 746B
RTI	140	°C	UL 746B
电气性能	额定值	单位制	测试方法
表面电阻率	> 1.0E+15	ohms	IEC 60093
体积电阻率	> 1.0E+15	ohms·cm	ASTM D257, IEC 60093
介电强度
1.60 mm, in Oil	24	kV/mm	ASTM D149
3.20 mm, in Air	19	kV/mm	ASTM D149
0.800 mm, 在油中	23	kV/mm	IEC 60243-1
1.60 mm, 在油中	22	kV/mm	IEC 60243-1
3.20 mm, 在油中	16	kV/mm	IEC 60243-1
介电常数
100 Hz	3.8		ASTM D150, IEC 60250
1 MHz	3.7		ASTM D150
50 Hz	3.3		IEC 60250
60 Hz	3.3		IEC 60250
1 MHz	3.3		IEC 60250
耗散因数
100 Hz	2.00E-03		ASTM D150, IEC 60250
1 MHz	0.02		ASTM D150
50 Hz	1.00E-03		IEC 60250
60 Hz	1.00E-03		IEC 60250
1 MHz	0.01		IEC 60250
耐电弧性	PLC 6		ASTM D495
相比耐漏电起痕指数(CTI)	PLC 3		UL 746A
漏电起痕指数
--	175	V	IEC 60112
解决方案 B	125	V	IEC 60112
高电弧燃烧指数(HAI)	PLC 0		UL 746A
高压电弧抗点燃指数 (HVAR) (PLC)	PLC 4		UL 746A
热丝引燃 (HWI)	PLC 2		UL 746A
硬度	额定值	单位制	测试方法
洛氏硬度
R 级	119		ASTM D785
R 计秤	119		ISO 2039-2
球压硬度 (H 358/30)	118	MPa	ISO 2039-1
