防火PBT

可定制颜色
苹果白阻燃
三星白防火
小米白阻燃
过冰醋酸四氯化氮不开裂
高韧性高冲击强度
跌落不开裂
可超声波焊焊接
过球压125℃
超高的防火性能高达UL 0.8MM 94-V0
高CTI等级灼热丝960℃

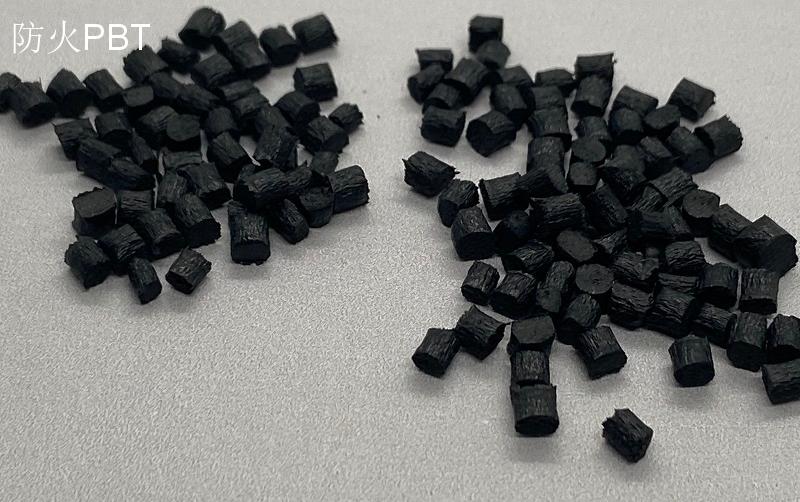

防火PBT的介绍

目前常见的用于PBT材料的阻燃剂包括卤系阻燃剂和无卤阻燃剂，添加溴系阻燃剂，卤系阻燃剂主要包括溴系阻燃剂，如十溴二苯醚( DBDPO)、溴化环氧树脂（BER)、双(三溴苯氧基)乙烷等，添加含溴磷酸酯，常用的是三(二溴苯基)磷酸脂(TDBPPE)，由于同一分子中含有Br、P元素，因此具有卤一磷协同效应。在PBT及PET中阻燃效率甚高。这里要注意的是在阻燃处理中常添；三氧化二锑来协效，如果作氧指数测试，那么极限氧指数会有增加，但在富氧的测试环境中，Sb与P似乎会有一种互相对抗的作用。因此，用UL94垂直燃烧法来评价体系的难燃性能是很合适的。

防火PBT的物性参考

物理性能	额定值	单位制	测试方法
比重	1.63	g/cm³	ASTM D792, ISO 1183
特定体积	0.61	cm³/g	ASTM D792
熔流率（熔体流动速率） (250°C/5.0 kg)	42	g/10 min	ASTM D1238
溶化体积流率（MVR） (250°C/5.0 kg)	29	cm³/10min	ISO 1133
收缩率
流动	0.10 到 0.50	%	内部方法
流动 : 3.20 mm	0.50 到 0.70	%	内部方法
横向流动 2	0.40 到 0.80	%	内部方法
横向流动 : 3.20 mm	0.50 到 1.0	%	内部方法
吸水率
饱和, 23°C	0.09	%	ISO 62
平衡, 23°C, 50% RH	0.07	%	ISO 62
室外适用性	f2		UL 746C
机械性能	额定值	单位制	测试方法
拉伸模量
--	12000	MPa	ASTM D638
--	10000	MPa	ISO 527-2/1
抗张强度
屈服	120	MPa	ASTM D638
屈服	120	MPa	ISO 527-2/5
断裂	120	MPa	ASTM D638
断裂	120	MPa	ISO 527-2/5
伸长率
屈服	2	%	ASTM D638
屈服	1.9	%	ISO 527-2/5
断裂	2	%	ASTM D638
断裂	1.9	%	ISO 527-2/5
弯曲模量
50.0 mm 跨距	9800	MPa	ASTM D790
--	9500	MPa	ISO 178
弯曲应力
--	180	MPa	ISO 178
断裂, 50.0 mm 跨距	186	MPa	ASTM D790
泰伯耐磨性 (1000 Cycles, 1000 g, CS-17 转轮)	22	mg	内部方法
冲击性能	额定值	单位制	测试方法
简支梁缺口冲击强度
-30°C	6	kJ/m²	ISO 179/1eA
23°C	7	kJ/m²	ISO 179/1eA
简支梁无缺口冲击强度
-30°C	50	kJ/m²	ISO 179/1eU
23°C	50	kJ/m²	ISO 179/1eU
悬壁梁缺口冲击强度
-30°C	57	J/m	ASTM D256
23°C	60	J/m	ASTM D256
-30°C 13	6	kJ/m²	ISO 180/1A
23°C 14	7	kJ/m²	ISO 180/1A
无缺口悬臂梁冲击
23°C	620	J/m	ASTM D4812
-30°C	45	kJ/m²	ISO 180/1U
23°C	45	kJ/m²	ISO 180/1U
装有测量仪表的落镖冲击 (23°C, Total Energy)	5	J	ASTM D3763
热性能	额定值	单位制	测试方法
载荷下热变形温度
0.45 MPa, 未退火, 3.20 mm	212	°C	ASTM D648
0.45 MPa, 未退火, 100 mm 跨距	220	°C	ISO 75-2/Be
1.8 MPa, 未退火, 3.20 mm	200	°C	ASTM D648
1.8 MPa, 未退火, 100 mm 跨距	195	°C	ISO 75-2/Ae
1.8 MPa, 未退火, 64.0 mm 跨距	200	°C	ISO 75-2/Af
维卡软化温度
--	200	°C	ASTM D1525, ISO 306/B50, ISO 306/B120 20
--	220	°C	ISO 306/A50
Ball Pressure Test (125°C)	Pass		IEC 60695-10-2
线形热膨胀系数
流动：-40 到 40°C	2.50E-05	cm/cm/°C	ASTM E831, ISO 11359-2
流动：23 到 80°C	2.50E-05	cm/cm/°C	ISO 11359-2
横向：-40 到 40°C	8.90E-05	cm/cm/°C	ASTM E831, ISO 11359-2
横向：23 到 80°C	1.20E-04	cm/cm/°C	ISO 11359-2
导热系数	0.25	W/m/K	ISO 8302
RTI Elec	130	°C	UL 746
RTI Imp	130	°C	UL 746
RTI	140	°C	UL 746
电气性能	额定值	单位制	测试方法
表面电阻率	> 1.0E+15	ohms	IEC 60093
体积电阻率	> 1.0E+15	ohms·cm	ASTM D257, IEC 60093
介电强度
1.60 mm, in Oil	24	kV/mm	ASTM D149
3.20 mm, in Air	19	kV/mm	ASTM D149
0.800 mm, 在油中	23	kV/mm	IEC 60243-1
1.60 mm, 在油中	22	kV/mm	IEC 60243-1
3.20 mm, 在油中	16	kV/mm	IEC 60243-1
介电常数
100 Hz	3.8		ASTM D150, IEC 60250
1 MHz	3.7		ASTM D150
50 Hz	3.3		IEC 60250
60 Hz	3.3		IEC 60250
1 MHz	3.3		IEC 60250
耗散因数
100 Hz	2.00E-03		ASTM D150, IEC 60250
1 MHz	0.02		ASTM D150
50 Hz	1.00E-03		IEC 60250
60 Hz	1.00E-03		IEC 60250
1 MHz	0.01		IEC 60250
耐电弧性 21	PLC 6		ASTM D495
相比耐漏电起痕指数(CTI)	PLC 3		UL 746
漏电起痕指数
--	175	V	IEC 60112
解决方案 B	125	V	IEC 60112
高电弧燃烧指数(HAI)	PLC 0		UL 746
高电压电弧起痕速率 (HVTR)	PLC 4		UL 746
热丝引燃 (HWI)	PLC 2		UL 746
可燃性	额定值	单位制	测试方法
UL 阻燃等级
0.400 mm	V-2		UL 94
0.750 mm	V-0		UL 94
2.00 mm	5VA		UL 94
灼热丝易燃指数 (1.00 mm)	960	°C	IEC 60695-2-12
极限氧指数	32	%	ISO 4589-2
硬度	额定值	单位制	测试方法
洛氏硬度
R 级	119		ASTM D785
R 计秤	119		ISO 2039-2
球压硬度 (H 358/30)	118	MPa	ISO 2039-1
