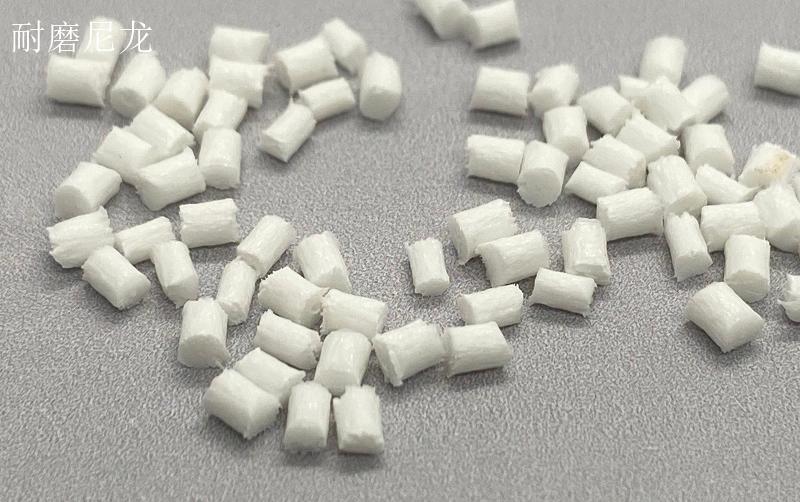

耐磨尼龙

自润滑
尺寸稳定。
低摩擦系数。
低磨损性。
非常低的热膨胀系数。
对酸具有良好的耐化学性
对氯和腐蚀剂具有出色的耐受性。
具有较低的汽油渗透性和出色的气体阻隔性。
非常好的电性能
非常低的吸湿性。
良好的粘合和焊接能力

耐磨尼龙的介绍

由于尼龙本身吸水性大、耐酸性差、干态和低温冲击强度低以及吸水后易变形，影响了制品的尺寸稳定性，使其应用范围受到了一定的限制。为了改进上述缺点，扩大其应用领域，并更好的满足对使用性能的要求，人们采用多种方法对尼龙进行改性，以改进尼龙塑料的冲击性、热变形性、成型加工性能及耐磨、高抗冲、自润滑、耐磨损性能。

耐磨尼龙的物性参数

物理性能	干燥	调节后的	单位制	测试方法
比重	1.36	--	g/cm³	ASTM D792, ISO 1183
溶化体积流率（MVR） (275°C/5.0 kg)	50	--	cm³/10min	ISO 1133
收缩率 - 流动 (3.18 mm)	0.3	--	%
吸水率
饱和	6.6	--	%	ASTM D570
饱和, 23°C	6.6	--	%	ISO 62
平衡, 50% RH	2.1	--	%	ASTM D570
平衡, 23°C, 50% RH	2.1	--	%	ISO 62
机械性能	干燥	调节后的	单位制	测试方法
拉伸模量 (23°C)	9500	6200	MPa	ISO 527-2
抗张强度
断裂, 23°C	172	--	MPa	ASTM D638
断裂, 23°C	185	115	MPa	ISO 527-2
伸长率
断裂, 23°C	3.2	--	%	ASTM D638
断裂, 23°C	3.5	8	%	ISO 527-2
弯曲模量
23°C	8280	--	MPa	ASTM D790
23°C	8600	5000	MPa	ISO 178
弯曲应力 (23°C)	270	180	MPa	ISO 178
冲击性能	干燥	调节后的	单位制	测试方法
简支梁缺口冲击强度				ISO 179
-30°C	11	--	kJ/m²	ISO 179
23°C	15	30	kJ/m²	ISO 179
简支梁无缺口冲击强度				ISO 179
-30°C	80	--	kJ/m²	ISO 179
23°C	95	110	kJ/m²	ISO 179
悬壁梁缺口冲击强度
-40°C	96	--	J/m	ASTM D256
23°C	110	--	J/m	ASTM D256
23°C	15	20	kJ/m²	ISO 180
热性能	干燥	调节后的	单位制	测试方法
载荷下热变形温度
0.45 MPa, 未退火	220	--	°C	ASTM D648, ISO 75-2/B
1.8 MPa, 未退火	210	--	°C	ASTM D648, ISO 75-2/A
熔融峰值温度	220	--	°C	ASTM D3418, ISO 3146
线形热膨胀系数
流动	2.00E-05	--	cm/cm/°C	ASTM E831
流动	2.30E-05	--	cm/cm/°C
横向	6.50E-05	--	cm/cm/°C
RTI Elec				UL 746
0.750 mm	120	--	°C	UL 746
1.50 mm	120	--	°C	UL 746
3.00 mm	120	--	°C	UL 746
RTI Imp				UL 746
1.50 mm	95	--	°C	UL 746
3.00 mm	95	--	°C	UL 746
RTI				UL 746
1.50 mm	130	--	°C	UL 746
3.00 mm	130	--	°C	UL 746
电气性能	干燥	调节后的	单位制	测试方法
体积电阻率
1.50 mm	1.00E+13	1.00E+10	ohms·cm	ASTM D257
--	1.00E+13	1.00E+10	ohms·cm	IEC 60093
介电常数 (1 MHz)	3.8	6.8		IEC 60250
耗散因数				IEC 60250
100 Hz	0.023	0.22		IEC 60250
1 MHz	0.023	0.22		IEC 60250
可燃性	干燥	调节后的	单位制	测试方法
UL 阻燃等级				UL 94
1.50 mm	HB	--		UL 94
3.00 mm	HB	--		UL 94
