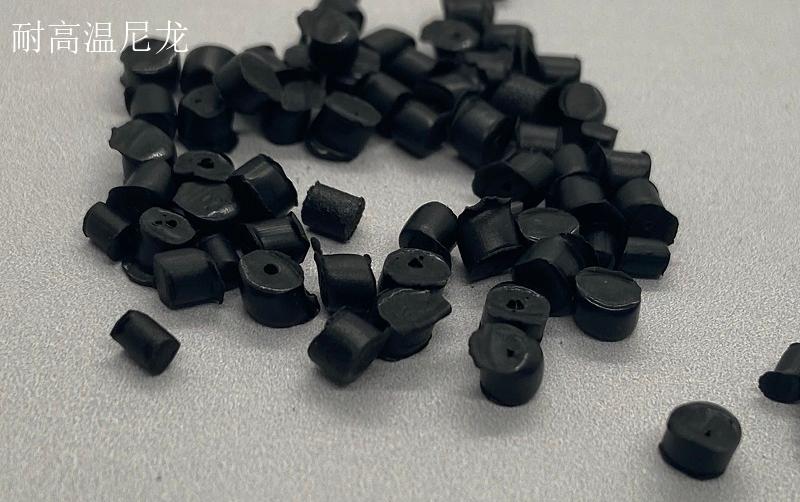

耐高温尼龙

在高温270℃-320℃下优良的热性能
在260℃高温下长时间的耐热稳定特性
与普通尼龙比拥有更好的的机械性能和耐热水性能
有透明、白色、黑色等各种颜色
良好流动性、易成型、适合超薄产品成型
阻燃等级能达到UL94 V0的阻燃等级
由于高流动性和低收缩率、所以比较适合做精密注塑成型。
由于改性加入助剂因此低线性膨胀系数和低吸水率、导致注塑件的尺寸精密度和尺寸稳定性非常出色

与我们联系获得更多材料信息
Plastic Products

耐高温尼龙的特点

高耐热性

有负荷的耐热变形温度超过350℃

连续使用耐热温度超过260℃

优异阻燃性

阻燃等级能达到UL94 V0的阻燃等级

优异耐化学品

耐化学品性和氟塑料相媲美。只有一些强酸能够溶解

优异的尺寸稳定

由于改性加入特殊导电助剂因此低线性膨胀系数和低吸水率、导致注塑件的尺寸精密度和尺寸稳定性非常出色

机械性能

在较宽的温度范围、能保持高强度和高硬度。在较高温度下、抗蠕变性能良好

成型性佳

由于高流动性和低收缩率、所以比较适合做精密注塑成型

电气性能

在高温、高湿、高频的环境下，具有杰出的电气性能

多型号选择

多种不同种类的尼龙供用户选择比如电磁屏蔽、加纤、导电、导热、耐化学材料等

耐高温尼龙的物性参数

物理性能	干燥	调节后的	单位制	测试方法
比重	1.32	--	g/cm³	ASTM D792, ISO 1183
溶化体积流率（MVR） (275°C/5.0 kg)	50	--	cm³/10min	ISO 1133
收缩率 - 流动 (3.18 mm)	0.3	--	%
吸水率
饱和	6	--	%	ASTM D570
饱和, 23°C	6	--	%	ISO 62
平衡, 50% RH	1.9	--	%	ASTM D570
平衡, 23°C, 50% RH	1.9	--	%	ISO 62
机械性能	干燥	调节后的	单位制	测试方法
拉伸模量 (23°C)	8600	6500	MPa	ISO 527-2
抗张强度
断裂, 23°C	169	118	MPa	ASTM D638
断裂, 23°C	180	120	MPa	ISO 527-2
伸长率
断裂, 23°C	2.8	5	%	ASTM D638
断裂, 23°C	2.8	6	%	ISO 527-2
弯曲模量
23°C	7720	5380	MPa	ASTM D790
23°C	7600	--	MPa	ISO 178
冲击性能	干燥	调节后的	单位制	测试方法
简支梁缺口冲击强度				ISO 179
-30°C	9	--	kJ/m²	ISO 179
23°C	10	20	kJ/m²	ISO 179
简支梁无缺口冲击强度				ISO 179
-30°C	55	--	kJ/m²	ISO 179
23°C	60	90	kJ/m²	ISO 179
悬壁梁缺口冲击强度
-40°C	69	--	J/m	ASTM D256
23°C	80	--	J/m	ASTM D256
23°C	9.5	--	kJ/m²	ISO 180
热性能	干燥	调节后的	单位制	测试方法
载荷下热变形温度
0.45 MPa, 未退火	300	--	°C	ASTM D648, ISO 75-2/B
1.8 MPa, 未退火	300	--	°C	ASTM D648, ISO 75-2/A
熔融峰值温度	260	--	°C	ASTM D3418, ISO 3146
线形热膨胀系数
流动	1.00E-05	--	cm/cm/°C	ASTM E831
流动	3.00E-05	--	cm/cm/°C
横向	6.50E-05	--	cm/cm/°C
RTI Elec				UL 746
0.710 mm	125	--	°C	UL 746
1.50 mm	125	--	°C	UL 746
3.00 mm	125	--	°C	UL 746
RTI Imp				UL 746
1.50 mm	120	--	°C	UL 746
3.00 mm	125	--	°C	UL 746
RTI				UL 746
1.50 mm	115	--	°C	UL 746
3.00 mm	130	--	°C	UL 746
电气性能	干燥	调节后的	单位制	测试方法
体积电阻率
1.50 mm	1.00E+13	1.00E+10	ohms·cm	ASTM D257
--	1.00E+13	1.00E+10	ohms·cm	IEC 60093
介电常数 (1 MHz)	3.5	5.5		IEC 60250
耗散因数				IEC 60250
100 Hz	0.014	0.3		IEC 60250
1 MHz	0.014	0.3		IEC 60250
漏电起痕指数	450	450	V	IEC 6011
