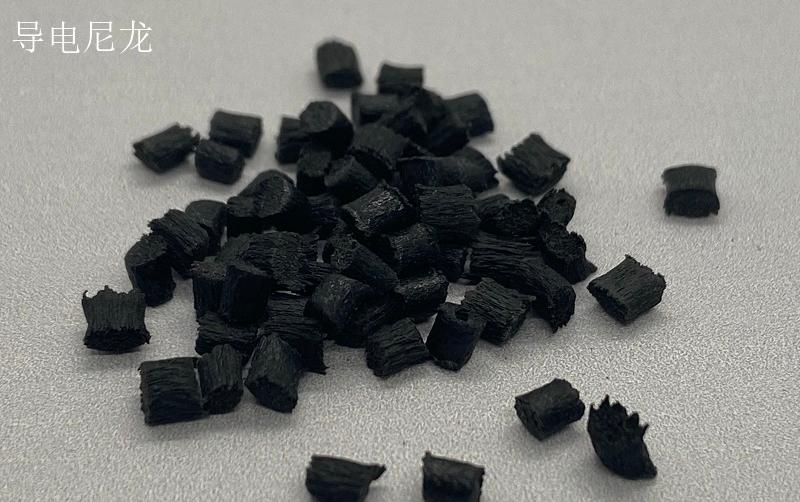

导电尼龙

• 出色的导电性能
• 高强度和刚度。
• 尺寸稳定。
• 蠕变趋势低。
• 良好的抗冲击强度。
• 非常低的热膨胀系数。
• 对酸具有良好的耐化学性
• 对氯和腐蚀剂具有出色的耐受性。
• 具有较低的汽油渗透性和出色的气体阻隔性。
• 非常好的电性能
• 非常低的吸湿性。
• 良好的粘合和焊接能力

与我们联系获得更多材料信息
Plastic Products

导电尼龙的介绍

导电尼龙碳纤增强尼龙66具有优异的性能，广泛用作工程塑料。以炭黑、碳纤维为填料的导电尼龙用于消除静电和防静电材料，填充黄铜纤Chemicalbook维的导电尼龙6具有弹性模量大，热变形温度高的特性，体积电阻率可达10-1Ω.m以下，导热系数为普通尼龙的二倍。

导电尼龙的物性参数

物理性能	干燥	调节后的	单位制	测试方法
比重	1.48	--	g/cm³	ASTM D792, ISO 1183
收缩率 -  流动方向	0.50 到 1.3	--	%	内部方法
吸水率
饱和, 23°C	--	1.5	%
平衡, 23°C, 50% RH	--	1.5	%	ISO 62
硬度	干燥	调节后的	单位制	测试方法
洛氏硬度
M 级	85	--		ASTM D785
M 计秤	85	--		ISO 2039-2
机械性能	干燥	调节后的	单位制	测试方法
拉伸模量 (23°C)	7000	4100	MPa	ISO 527-2
拉伸应力
断裂, 23°C	85	59	MPa	ISO 527-2
--	88	64	MPa	ASTM D638
伸长率
断裂	3	3.5	%	ASTM D638
断裂, 23°C	2	11	%	ISO 527-2
弯曲模量
--	5900	2900	MPa	ASTM D790
23°C	7400	4100	MPa	ISO 178
弯曲强度
--	147	93	MPa	ASTM D790
23°C	140	92	MPa	ISO 178
泰伯耐磨性 (1000 Cycles)	--	8	mg	ASTM D1044
冲击性能	干燥	调节后的	单位制	测试方法
简支梁缺口冲击强度	3	3	kJ/m²	ISO 179
简支梁无缺口冲击强度	51	90	kJ/m²	ISO 179
悬壁梁缺口冲击强度	34	39	J/m	ASTM D256
热性能	干燥	调节后的	单位制	测试方法
载荷下热变形温度
0.45 MPa, 未退火	250	--	°C	ASTM D648
0.45 MPa, 未退火	249	--	°C	ISO 75-2/B
1.8 MPa, 未退火	191	--	°C	ASTM D648
1.8 MPa, 未退火	188	--	°C	ISO 75-2/A
线形热膨胀系数 -          流动	4.00E-05	--	cm/cm/°C	ASTM D696
可燃性	干燥	调节后的		测试方法
UL 阻燃等级 (0.750 mm)	HB	--		UL 94

您目前是否在找尼龙材料？还是材料加工中遇到问题？

我司现有加纤、阻燃、耐寒超韧、耐高温、增强、耐水解、配色、高刚性、抗老化抗UV、抗静电、导电、耐磨尼龙等规格。
找什么类型的尼龙材料？做什么产品的？具体要求、需要什么特性？目前遇到哪些技术难点不能解决？请把您需求的信息告诉我们，我们结合现有材料应用案例，共同分析，推荐给你合适的材料，少走弯路、节省时间成本！一次试产成功！

材料推荐、材料疑难问题解决、特殊材料定制欢迎来的垂询

推荐产品：

•

  PC塑料

•

  POM塑料

•

  PC/ABS塑料

•

  PBT塑胶

•

  LCP塑胶
